Водосточная система

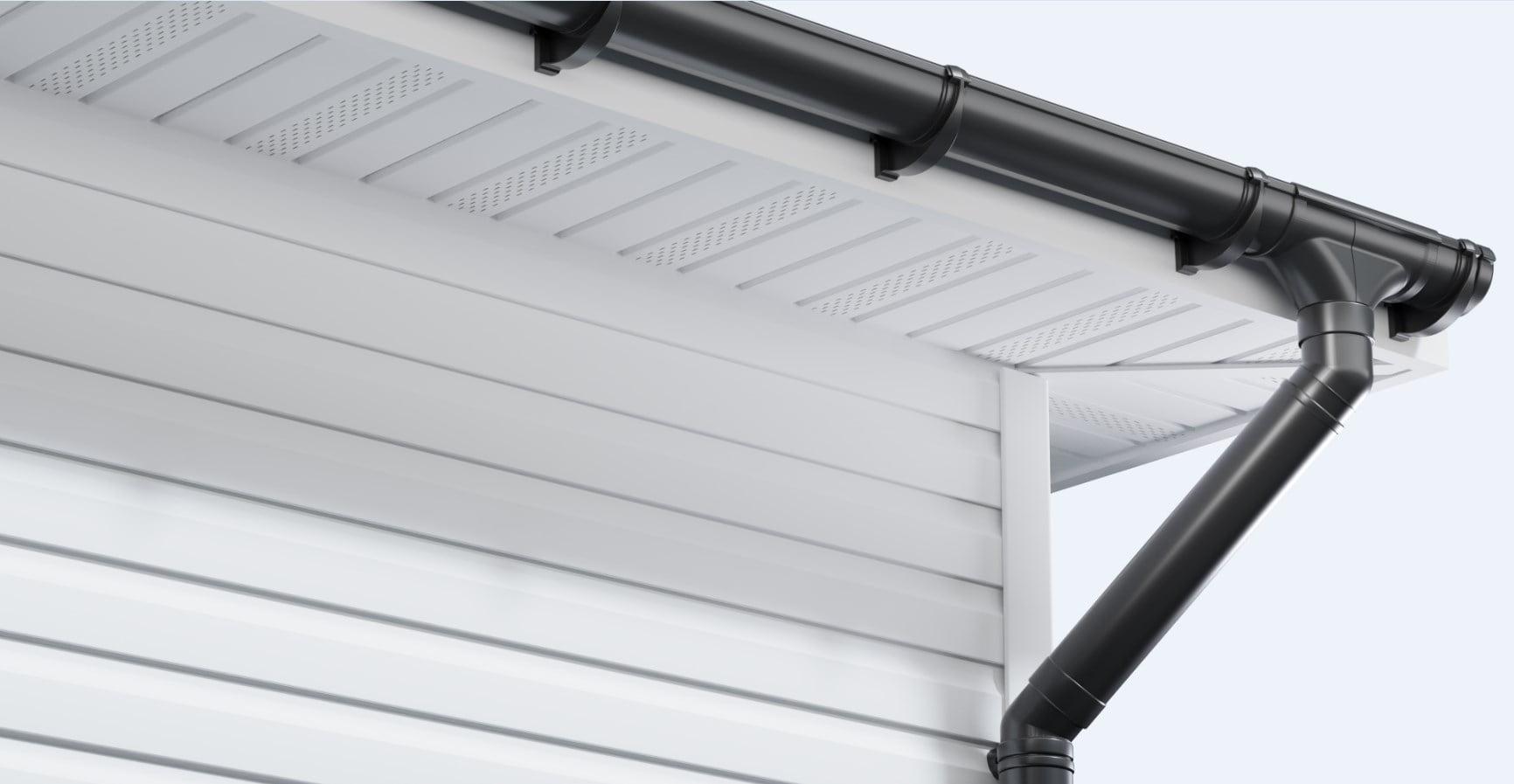

Водосточная система - важный элемент любого здания, который обеспечивает сбор и отвод талой и дождевой воды с крыши. Она предотвращает разрушение фасада, фундамента и других конструкций из-за воздействия влаги. Отсутствие водосточной системы может привести к появлению грибка и плесени, а также повреждению фасада и фундамента здания.

Свойства

- Долговечная- Устойчивая к воздействию влаги- Устойчива к УФ-лучам- Стойкая к перепадам температур- Проста в монтаже и обслуживании

Производители

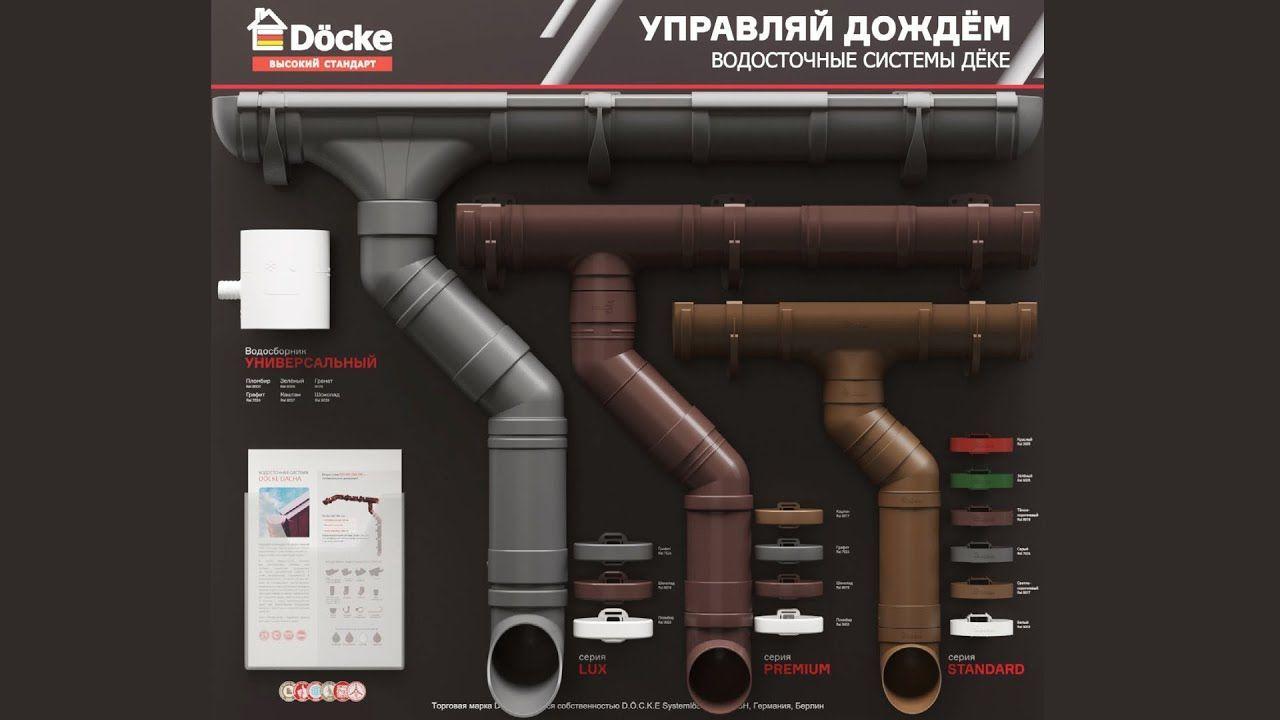

Docke - это одно из крупнейших в России предприятий, родом деятельности, которого является производство винилового сайдинга, водостоков, софитов и тд.
Альта-Профиль - это Российская компания, которая производит различные строительные материалы. В ассортименте компании есть виниловый сайдинг, фасадные панели, водосточные системы и тд.

Комплектующие водосточной системы

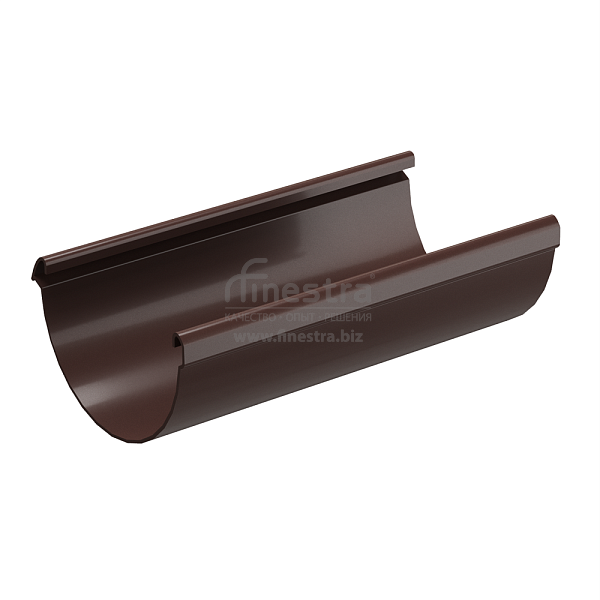

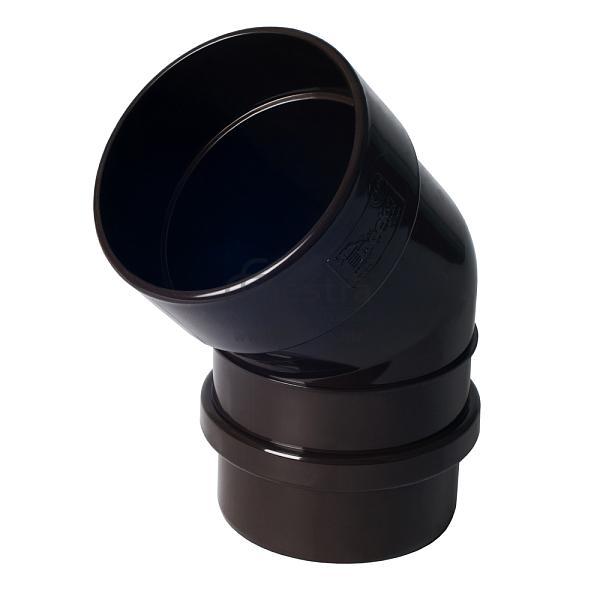

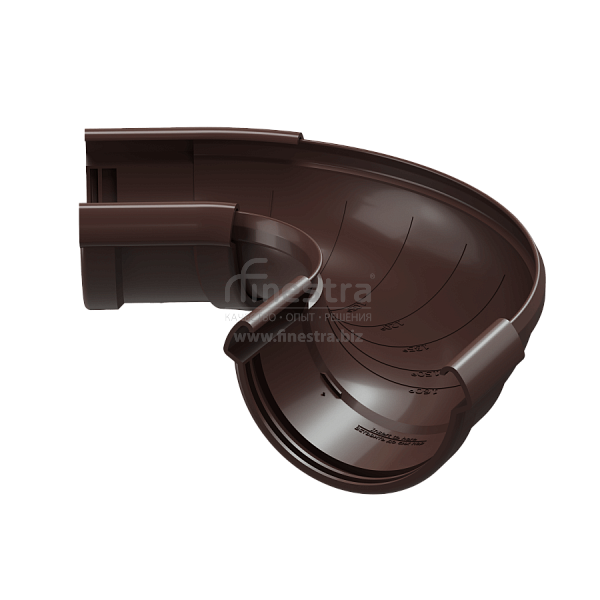

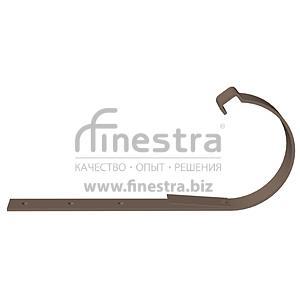

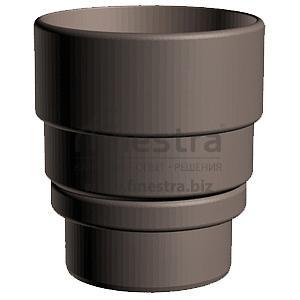

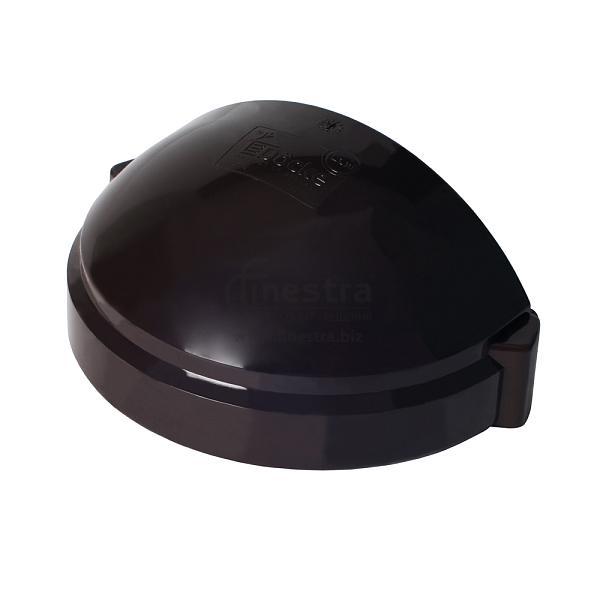

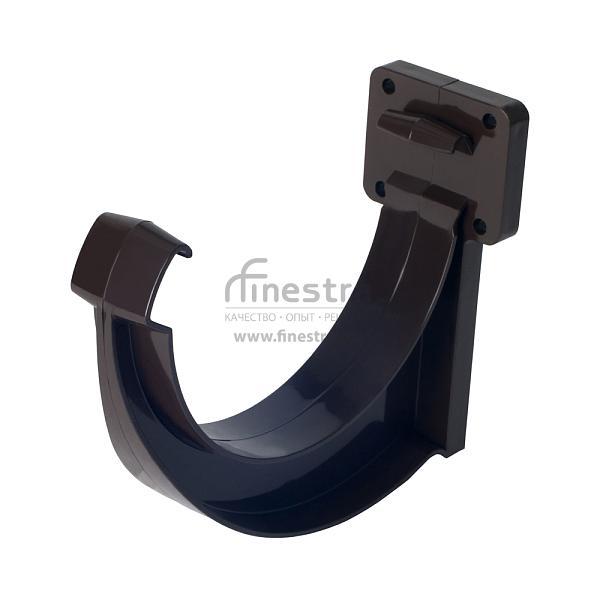

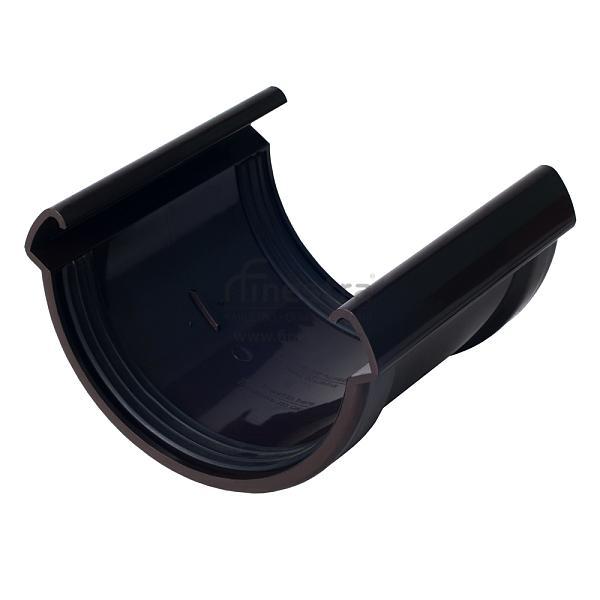

1. Колено – используется в местах выступов, чтобы обойти препятствие или, когда нужно отдалить или приблизить трубы к зданию. Колена производятся под разными углами, что дает возможность обойти любые препятствия.2. Труба – Труба предназначена для отвода воды, осадков на землю или дренажную систему.3. Желоб – водосточный желоб обеспечивает сбор талой и дождевой воды с кровли здания. Устанавливается вдоль карнизов скатных кровель.4. Хомут – используется для крепления труб к зданию.5. Кронштейн – используется для крепления желобов. Места крепления: стропилы, при установке на стропилу сначала устанавливается водосточная система, а далее закрывается остальными слоями кровли.6. Крепление регулируемое – крепится к стропиле, при отсутствии лобовой доски.7. Воронка – используется для отведения воды из желоба в трубу.8. Угол желоба – используется для соединения двух систем желобов.9. Соединитель желоба (муфта) – используется для соединения нескольких желобов в одну систему.10. Заглушка – используется для закрытия концов желобов и воронок. Она придает жёсткость конструкции и служит стопором для воды.11. Слив трубы (наконечник) – фиксируется на конец трубы для отвода воды в предназначенное место.12. Соединитель трубы (муфта) – используется для соединения нескольких труб, если длины одной трубы недостаточно.13. Водоотвод – приспособление, крепящееся между трубами и отводящее воду в емкости, для дальнейшего использования в хозяйстве.14. Тройник – используется (при необходимости) для объединения двух или нескольких труб в один водосток.15. Коллектор – используется (при необходимости) для объединения двух или нескольких труб в один водосток.16. Углы и колено нестандартных размеров 17. Кронштейн короткий – используется для крепления желобов. Крепится как на лобовую доску так и на стропила с использованием регулируемого крепления.

Материалы водосточных систем Поливинилхлорид:

- Не подвержен воздействию УФ-лучей.- Сохраняют форму при различных воздействиях- Выдерживает любые погодные условия.- Пожаростойкость- Разнообразие цветов- Небольшой вес- Морозостойкий

Металл:- Высокая прочность- Выдерживает разные погодные условия- Устойчива УФ- Хорошая гарантия от сквозной коррозии- Возможность использования в разных климатических условиях

Обслуживание водосточной системы

Водосточная система не прихотлива в уходе.- Она легко моется водой и мягкой щеткой или тряпкой.- В желобах может скапливаться мусор в виде листьев или веток, важно своевременно их прочищать, чтобы вода беспрепятственно уходила в водосточный стояк и в дальнейшем не образовались поломки.- Чтобы в трубах не возникало засоров можно пользоваться защитной сеткой, которая вставляется в воронку и периодически ее прочищать.

Способ монтажа

Установка кронштейнов 1 Монтаж кронштейнов осуществляется на стропила или на лобовую доску. При осуществлении монтажа на стропилу, нужно предусмотреть зазор не менее 2 см между кронштейном и лобовой доской.2 Крепление кронштейнов осуществляется с шагом 50– 60 см.3 Для монтажа кронштейнов натяните шнур для создания прямой линии, шнур послужит ориентиром, а так же позволит поддерживать правильный уклон при монтаже желобов. Используя правильный уклон в водосточной системе, обеспечивается эффективное стекание воды в водосточный стояк и тем самым предотвращается застой воды в желобах, что гарантирует исправное функционирование водосточной системы и предотвращает повреждения и протечки.Для хорошего схода воды с кровли оптимальный уклон желоба 3–4 мм на 1 погонный метр. Это обеспечивает беспрепятственное движение воды в сторону слива.Установка желоба После того как установили кронштейны, устанавливаем на них желоба. Сначала фиксируем заднюю стенку желоба, находящуюся ближе к лобовой доске, затем, оттягиваем переднюю часть желоба и фиксируем в кронштейн.

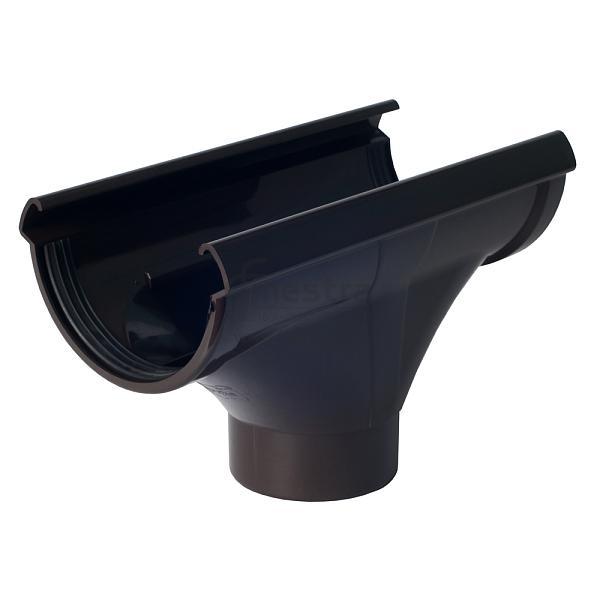

2 вида установки воронки

1 Отверстие в желобе под водосточную воронку

1.1 Установите воронку на место, где планируется ее зафиксировать на желобе, наметьте место карандашом, далее на выделенном месте сделайте отверстие.

2 Закрепите воронку на желобе с отверстием.3 Место, где установлена воронка, укрепите кронштейнами с двух сторон.

2 Соединение желобов на воронке

Если монтаж осуществляется на лобовую доску, то через крепежные отверстия в воронке прикручиваем ее на лобовую доску. Далее устанавливаем желоба с двух сторон до отметок на воронке.

В местах соединения устанавливайте кронштейны для прочной фиксации (Система закрепления на лобовую доску используется для водосточной системы Docke серии Premium, Standard).Монтаж на стропильную систему: кронштейны устанавливаются в местах соединения с двух сторон для прочной фиксации, затем устанавливаем желоба и на них поочередно фиксируем воронку.

Монтаже на стропила и на регулируемые крепления (при отсутствии лобовой доски): воронка прикручивается на два регулируемых крепления, затем устанавливаются желоба (Система фиксации используется для водосточной системы Docke серии Premium, Standard). Соединение желобов муфтой

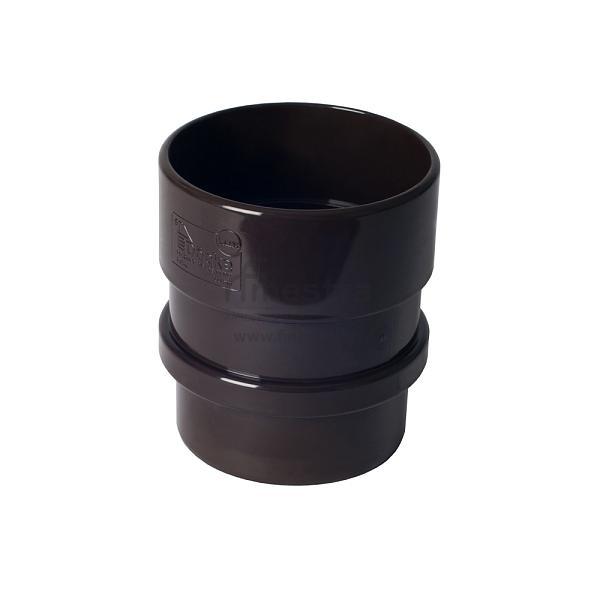

Для соединения желобов используем муфту, внутри нее расположены ограничения, до которых нужно установить желоба. Соединять слишком плотно не рекомендуется, так как элементы сужаются и расширяются. Для прочной фиксации устанавливаем с дух сторон кронштейны.

Установка соединительной муфты такая же как и у воронки.Монтаж угла желоба

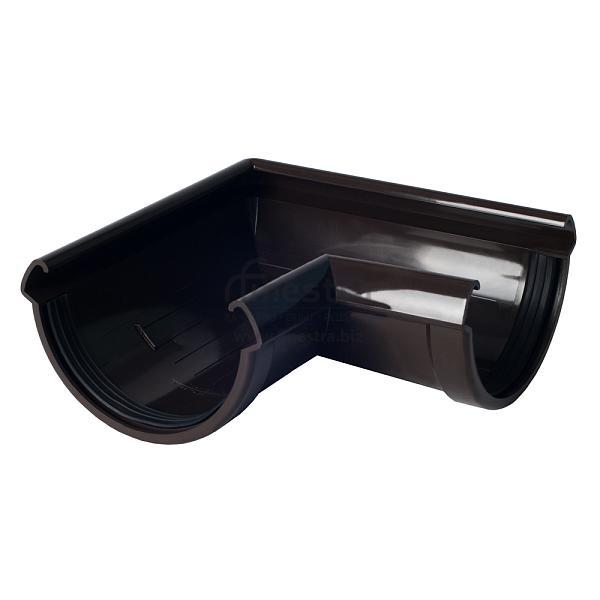

Чтобы установить угловой элемент на внутренний угол, сначала прикрепите его к одному из ближайших желобов, фиксируя заднюю часть углового элемента на желобе, переднюю — оттяните и также закрепите на желобе. Далее желоб с другой стороны вставьте в угол и в кронштейн. Монтаж наружного угла происходит таким же образом.Крепление заглушки

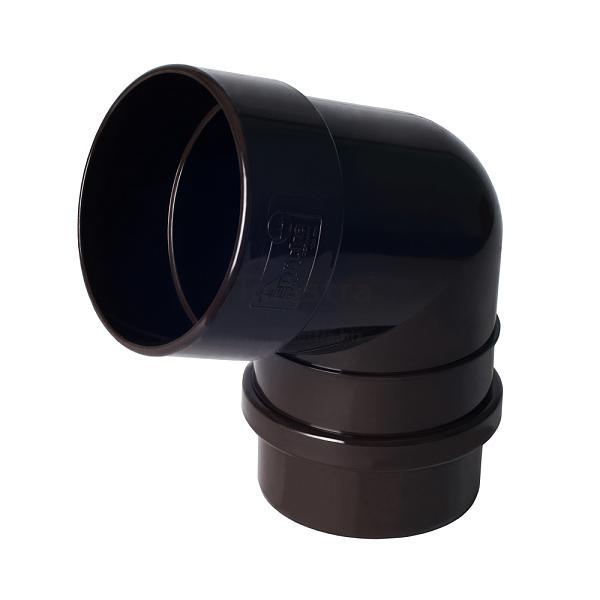

С внутренней стороны заглушки расположены крепежи для плотной фиксации с желобом или воронкой, вставьте заглушку до щелчка.Монтаж колена трубыКолена трубы устанавливаем по направлению стока, таким образом, чтобы угол уклона отличался от вертикального положения. Чтобы задать направление водосточному стояку, на воронку устанавливают колено. Затем остальные колена монтируют на стену.Установка трубы

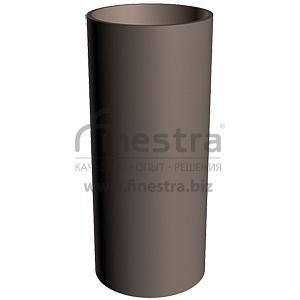

Верхняя часть трубы устанавливается в раструб колена или в водосточную воронку. Крепим трубу к стене, используя хомуты. Чтобы трубы были расположены вертикально, необходимо удостовериться, что кронштейны желобов также установлены вертикально, без отклонений. В нижней части трубы можно сделать отклонение, чтобы отвести воду от стен дома.Монтаж хомутов

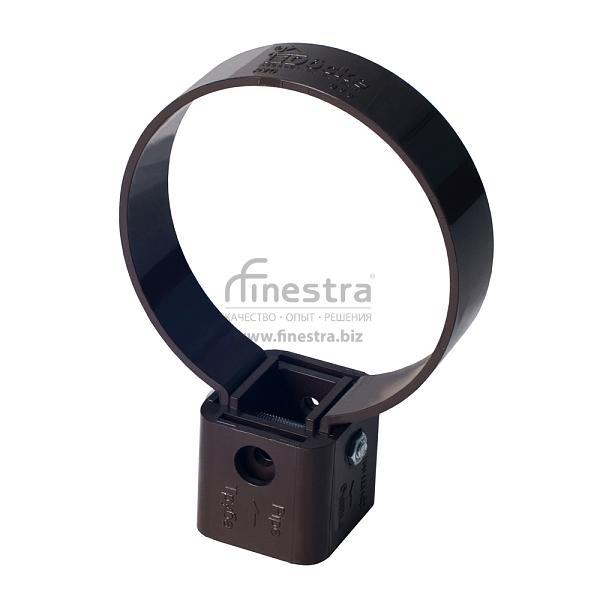

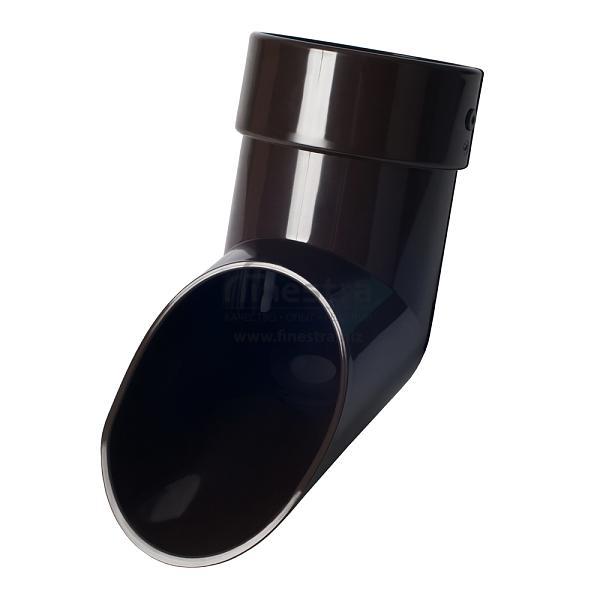

Основа хомута устанавливается на фасад здания. Хомутом фиксируются: трубы, колено, муфта, коллекторы, тройники, наконечники. Поместите элементы водосточной системы в хомут и зафиксируйте шурупом, винтом и гайкой в зависимости от комплектации хомута.Шаг крепления хомутов от 1000 мм до 1500мм Установка слива Слив устанавливается на конце трубы.

Как выбрать водосточную систему

Необходимо произвести расчет, учитывая все нюансы, такие как количество углов, выступов, сколько сливов потребуется, на какой тип крыши (односкатная, двускатная, вальмовая и тд.) будет установлена водосточная система.При выборе цвета водосточной системы ориентируйтесь на цветовую гамму фасада здания и цвета кровли. Выбор цвета зависит от ваших предпочтений и желаемого эффекта.

Расчет водосточной системы Расчет водосточной системы подходит для любого вида крыш.Расчет количества желобов Общая длина карнизов деленная на длину желобов.Полученное количество округляйте в большую сторону, не забывайте, что для соединения желобов и труб используются соединительные элементы.Расчет количества кронштейнов Общая длинна желобов деленная на шаг установки.

Кронштейны крепятся на карнизе или лобовой доске с шагом 500-600 мм друг от друга с уклоном в сторону выпускной воронки. Уклон составляет от 2 до 5 мм на погонный метр.Если уклон будет большой, воронка может не справиться с потоком воды. При минимальном уклоне, желоба будут прогибаться под большим количеством воды и со временем придут в непригодность.Расчет количества воронок Для эффективного отвода воды с крыши применяются водосточные стояки, которые состоят из воронок, колен, труб, соединителей, держателей и наконечника.По общему правилу, один стояк монтируется на каждые 9000 или 12000 мм желоба, что соответствует одной выпускной воронке. Учитывайте тип крыши, возможно для эффективного стекания воды, потребуется больше водосточных стояков.Расчет количества труб Высота стены от земли до карнизного свеса деленная на длину водосточной трубы.Расчет количества хомутов для крепления труб Хомуты крепятся с шагом от 1000мм до 1500мм.Для расчета хомутов, делим общую длину труб на шаг установки хомута.Расчет количества углов Количество углов желоба зависит от количества поворотов на кровле.Расчет колен для водосточной системы Количества колен зависит от выступающих частей здания.Расчет муфты желоба для водосточной системы Количество муфт желобов определяется исходя из количества желобов, так как на два желоба необходима одна муфта.Расчет заглушки желоба для водосточной системы На каждую конечную систему желобов требуется 2 шт.Расчет муфт трубы для водосточной системы Количество муфт определяется общим количеством водосточных труб. Сколько соединений труб Вы хотите сделать, столько муфт Вам потребуется.Расчет наконечников трубы для водосточной системы На один водосточный стояк приходится один наконечник.пах (Эмили Брэдли).
